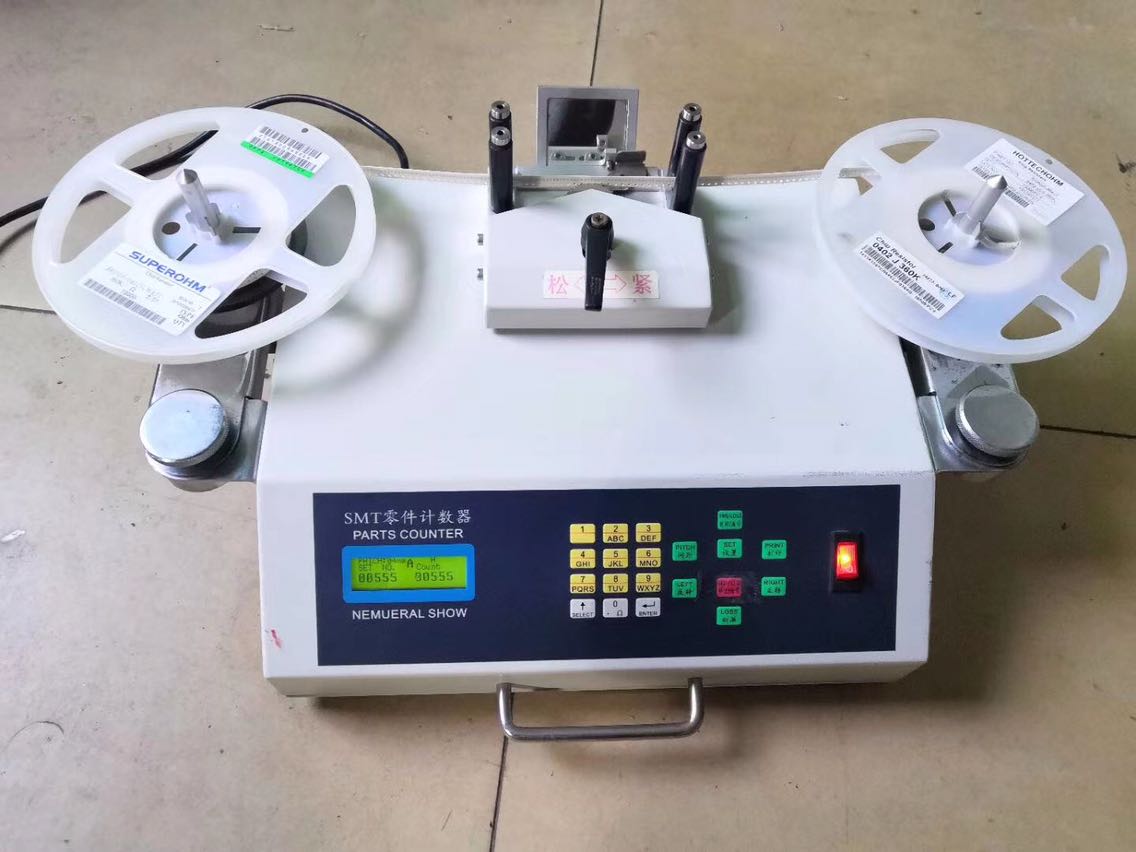

המוצר החדש הוא כאן, מונה חלקים אוטומטי smt
עקרון המוצר
מונה השבבים מאמץ את עיקרון החיישן הפוטואלקטרי, משתמש בקשר המתאים בין חור מדריך הקלטות של נושאת החלקים לבין החלק, באמצעות שבב עיבוד ייעודי ועיבוד מעגלים מרכזיים בקנה מידה גדול, כדי להשיג אפס שגיאה, למדוד במדויק את מספר חלקי ה- SMD, ולהבין ספירה נוחה ומהירה. זהו ציוד עזר יעיל לניהול חומר SMT.
תכונת המוצר
תכונות מוצר
לחשב את מספר החלקים בצורה אוטומטית לחלוטין, אשר נוח לחומרי האכלה, ואת הפעולה של פעולת הפצת החומר הוא פשוט. העיצוב הייחודי של מניעת נפילת חגורת החומר מפחית למינימום את הנזק לחגורת החומר. ניתן לספור אותו בכיוון החיובי. ניתן לחשב את המספר מראש, וניתן לחשב את המספר במדויק. שגיאה. ניתן להתקין סורק ומדפסת ברקוד כדי להקל על פעולות הניהול.
מפרטי מוצר
מפרטי מוצר
ספק כוח: AC220V/A100V, 50/60 הרץ, מנוע יחיד 25W, למכונה שני מנועים בסך הכל 50 ואט
טווח ספירה: -99999--99999PCS
מידות: L470 * W300 * H180mm
משקל (ק"ג): 10 ק"ג
מהירות ספירה: 13 שניות לצלחת/5000
תמיכה באיתור חלקים חסרים
תמיכה בעצירה אוטומטית של זנבות
יישומים
יישום מוצר
חלקים מסוג חגורת SMD ישימים לקוטר גלגל החגורה: כל גודל ישים
מרווח זמן לקלטת (PITCH): 1, 2, 4, 8, 10, 12, 16, 24, 32, 44, רוחב סרט 56 מ"מ (רוחב): 4, 6, 8, 12, 16, 24, 32, 44 , 56 מ"מ
נהלי הפעלה
חבר את כבל החשמל למחשב המארח והתחבר לספק הכוח AC220V/A100V
הפעל את מתג ההפעלה בלוח המחשב, ולוח ה- LCD יודלק כעת
הקש PITCH, הגדר את המרווח בין החלקים שיש לספור והקש "ENTER" כדי לאשר. הנח את החלקים שיש לספור על המגש משמאל.
משוך ידנית את חגורת החומר והדק אותה בין הבלם להילוך הספירה, ויישר את החור האמצעי של החלק הראשון ואת החלל עם הקו האמצעי של הבלם.
לחץ על לחצן "עצור/נקה" למשך 2 שניות כדי לאפס את המספר לאפס. הערה: הילוך הספירה יסתובב כדי לספור כאשר חגורת החומר נמשכת. לחץ על אפשרות זו כדי לאפס את המספר לאפס.
לחץ על "הגדר לחצן" כדי לעבור בין מצבים ידניים ואוטומטיים. בעת בחירת המצב האוטומטי, עליך להזין את המספר שברצונך לספור, אחרת המנוע לא יסתובב בעת לחיצה על לחצן "סיבוב קדימה".
משוך את חגורת החומר ביד כדי לסובב אותו על מגש החומר הריק, לחץ על "סיבוב קדימה / ימינה" כדי לספור.
כאשר הכמות היא הגיעה, המנוע יפסיק. בשל עקרון האינרציה, מספר הספירות עשוי להיות פחות או יותר מהערך שנקבע על-ידי אחד. באפשרותך לסובב את המגש באופן ידני עד שה- LCD יציג את הערך המוגדר, כלומר את מספר החלקים.
לאחר השלמת הספירה, לחץ על "הפוך/שמאלה" והקלטת תוחזר למגש השמאלי המקורי והסיבוב ייפסק.
