תכשיר בסיסי אנטי-סטטי במפעל
1. עקרונות היסוד של הגנה אלקטרוסטטית
א. לעכב הצטברות של מטען סטטי;
ב. הסר במהירות, בבטחה וביעילות את המטען הסטטי שנוצר.
2. אזור עבודה אנטי סטטי
1. חומרי רצפה
א. חל איסור להשתמש ישירות ברצפות עץ או להניח צמר, קנבוס, שטיחי סיבים כימיים ועור רצפה רגיל.
ב. יש לבחור את הקרקע המורכבת מחומרים מוליכים אלקטרוסטטיים, כגון רצפה מוגברת אנטי-סטטית או הנחת שטיחי רצפה אנטי-סטטיים על קרקע רגילה.
ג. מותר להשתמש בקרקע טרצו מטופלת במיוחד, כגון הנחת רשת תיל קרקע, קרבורייזור או ריסוס חומר אנטי -סטטי על הקרקע.
2. הארקה
א. המערכת האנטי-סטטית חייבת להיות בעלת מכשיר הארקה עצמאי ואמין, עמידות ההארקה בדרך כלל צריכה להיות נמוכה מ- 10Ω, ושיטות הקבורה והבדיקה צריכות לעמוד בדרישות GBJ 97.
ב. אסור לחבר את חוט הארקה האנטי-סטטי לחוט הנייטרלי של ספק הכוח או לשתף אותו עם חוט הארקה להגנה מפני ברקים.
ג. השתמש במערכת חמישה חוטי תלת פאזית לאספקת חשמל, וחוט הארקה שלה יכול לשמש כחוט קרקע אנטי סטטי (אך אסור לערבב את החוט הנייטרלי ואת חוט הארקה).
ד. שטח החתך של קו תא המטען הארקה צריך להיות לא פחות מ -100 מ"מ; שטח החתך של קו הגזע הענפי צריך להיות לא פחות מ -6 מ"מ; חוט ההארקה של הציוד ושולחן העבודה צריך להיות חוט מצופה פלסטיק רב גדילי עם שטח חתך של 1.25 מ"מ, וצבעו של חוט ההארקה צריך להיות צהוב-ירוק מתאים.
ה. יש לחרוט את שיטת החיבור של קו תא המטען הארקה.
ו. מסופי החיבור של הציוד האנטי-סטטי אמורים להבטיח מגע אמין, קל להרכבה ולפירוק, ולאפשר שימוש במחברים מסוג קליפ שונים, כגון קליפ דגים, שקעי תקע וכו '.
3. חומר תקרה
חומר התקרה צריך להיות עשוי מחומרים אנטי -סטטיים. בנסיבות רגילות, מותר להשתמש בלוחות גבס, ומוצרי פלסטיק רגילים אסורים.
4. בדי קיר
יש להשתמש בטפט אנטי -סטטי לבדי קיר. באופן כללי, צבע גבס או צבע סיד מותר לקירות, וטפטים רגילים וטפטים מפלסטיק אסורים.
5. בקרת לחות
א. הלחות היחסית של אזור העבודה האנטי-סטטי לא צריכה להיות נמוכה מ -50%.
ב. בהנחה שלא לגרום להשפעות מזיקות על המוצר, מותר להשתמש בציוד לחות לריסוס פורמולציות או מים להגברת הלחות הסביבתית.
ג. לחות חדר המחשבים צריכה לעמוד בתקנות הרלוונטיות ב- GB 2887, וחדרי מחשבים דומים צריכים לעמוד גם בתקנה זו.
6. גבולות אזוריים
אזור העבודה האנטי-סטטי צריך להיות מסומן בגבולות אזוריים, ולתלות שלטי אזהרה במקומות ברורים. סימני האזהרה צריכים לעמוד בתקנות GJB1649. הכניסה לאזור העבודה צריכה להיות מצוידת בציוד לאמבטיית רוח מיוננת אוויר.
7. מקור הטעינה
חל איסור להשתמש ולגעת במקור הטעינה שיוצר בקלות מטען סטטי באזור העבודה האנטי-סטטי (ראה להלן).
מקור הטעינה:
משטח שולחן עבודה, משטח צבע צבוע או טבול, פורניר פלסטיק רגיל, רצפת משטחי ויניל ושרף רגילים
עור רצפת פלסטיק ורגיל, רצפת עץ מלוטשת ושעווה. בגדי עבודה ויניל רגילים, כובעים, נעליים
פוליאסטר רגיל, סיבי סינט ובדי ניילון, כלי הפעלה וציוד רגילים עם סוליות גומי
קופסאות פלסטיק רגילות, מתלים, בקבוקים, חומרי אספקה ומוצרי נייר, קצף רגיל וכלים נעים, מדחסים, ציוד ריסוס, ציוד אידוי וכו '.
3. מתקנים אנטי סטטיים למוצרים אלקטרוניים
1. שולחן עבודה בטיחות אלקטרוסטטי
א. שולחן העבודה הבטיחות האלקטרוסטטי הוא החלק הבסיסי של אזור העבודה האנטי-סטטי. הוא מורכב מספסל עבודה, מחצלת שולחן אנטי-סטטית, מחבר רצועת כף יד וחוט הארקה.
ב. על מחצלת השולחן האנטי-סטטית צריכים להיות לא פחות משני מפרקי רצועות כף היד, האחד למפעילים והשני לטכנאים, פקחים או כוח אדם אחר.
ג. במידת הצורך, יש להצטייד במסנן סטטי של רוח יון על שולחן העבודה הבטיחות הסטטי.
ד. אסור לערום קופסאות פלסטיק (סדינים), גומי, קרטון, זכוכית וכו ', הנוטים לחשמל סטטי, על שולחן העבודה הבטיחות האלקטרוסטטי. יש לשים ציורים וחומרים בשקית מסמכים אנטי-סטטית.
2. רצועת פרק כף היד
כל מי שנוגע ישירות במכשירים רגישים לאלקטרוסטטיקה צריך לענוד רצועת פרק כף היד. רצועת היד צריכה להיות במגע טוב עם עור האדם. רצועת היד צריכה להיות לא מגרה או אלרגית לגוף האדם. ערך ההתנגדות של מערכת רצועת היד לקרקע צריך להיות בטווח של 106 עד 108 Ω. בְּתוֹך.
3. מיכל אנטי סטטי
בתהליך הפיתוח והייצור של ציוד אלקטרוני, כל מכולות האחסון והמחזור של SSD (שקיות רכיב, קופסאות העברה, מתלי לוח מודפס, קופסאות אחסון רכיבים וכו ') צריכות להיות בעלות ביצועי הגנה אלקטרוסטטית. אסור להכניס מתכת ומיכלי פלסטיק רגילים. במידת הצורך, יש לארק את תיבת המחזור לאחסון רכיבים.
4. מחסל סטטי יון רוח
יש להשתמש במפרק סטטי של יון רוח כדי לסלק מטען סטטי על פני חומר הבידוד.
5. בגדי עבודה אנטי סטטיים
א. אנשים שנכנסים לאזור העבודה האנטי-סטטי או שבאים במגע עם ה- SSD צריכים ללבוש בגדי עבודה אנטי-סטטיים, ובדי בגדי העבודה האנטי-סטטיים צריכים לעמוד בדרישות GB 12014.
ב. בסביבה שבה הלחות היחסית גדולה מ- 50%, מותר להשתמש במוצרי כותנה טהורים לבגדי עבודה אנטי סטטיים

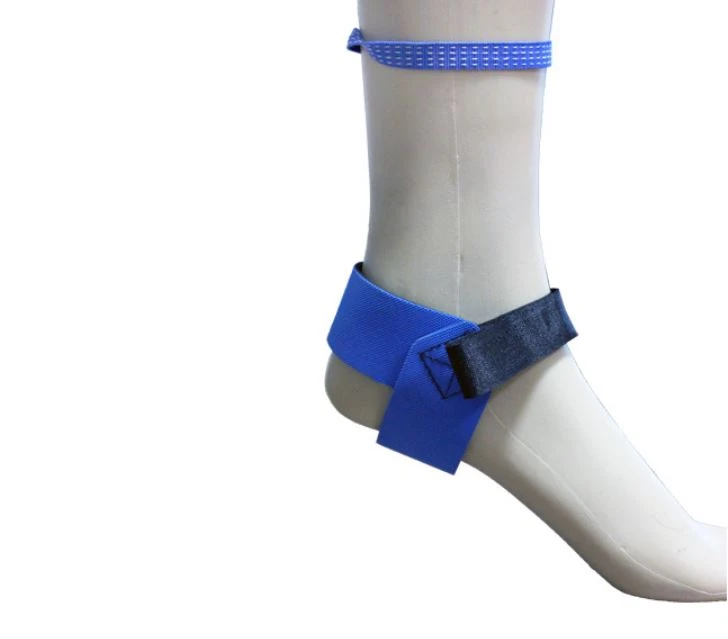

6. נעלי עבודה אנטי סטטיות
אנשים שנכנסים לאזור העבודה האנטי-סטטי או שבאים במגע עם ה- SSD צריכים לנעול נעלי עבודה אנטי-סטטיות, ונעלי העבודה האנטי-סטטיות צריכות לעמוד בתקנות הרלוונטיות של GB 4385. בנסיבות רגילות, מותר להשתמש בנעליים רגילות, אך יש להשתמש במקביל בחבילות נעליים מוליכות או ברצועות עקב.
7. רכב הובלה אנטי סטטי
בעת הובלת כונני SSD או כל החלקים והרכיבים המכילים כונני SSD, יש להשתמש ברכבי הובלה בעלי תכונות אנטי סטטיות.
