שיטת העיקרון והשימוש של בודק התנגדות משטח פטיש

שיטת העיקרון והשימוש של בודק התנגדות משטח פטיש

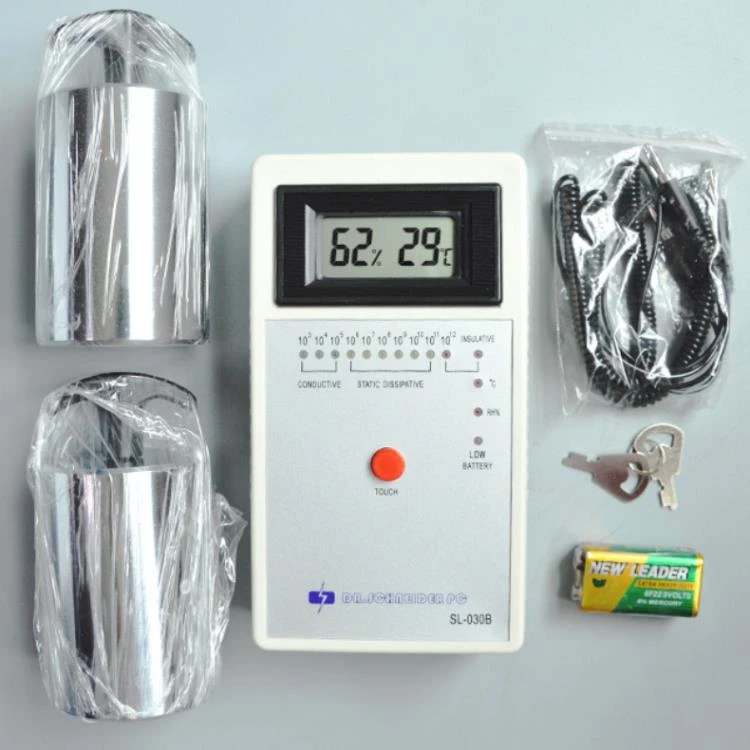

בודק התנגדות פני השטח מסוג פטיש הוא בודק התנגדות אלקטרוסטטית קטנה, קלת משקל, בעלת אנרגיה נמוכה שיכולה למדוד את התנגדות פני השטח, התנגדות פני השטח, התנגדות הנפח והתנגדות הקרקע של עצמים. לבודק התנגדות משטח פטיש כבד יש דיוק מדידה גבוה, מהירות מהירה ושימוש קל. הוא מתאים במיוחד לשימוש במעבדות וקווי זיהוי אוטומטי עם דרישות גבוהות. פונקציית אזעקת הניתוק החדשה שנוספה, כלומר אזעקת המעגל הפתוח, יכולה להיות משתנה מאוד כדי לדעת אם המכשיר פועל במצב הבדיקה הרגיל. פונקציית אזעקת ניתוק שנוספה לאחרונה, כלומר אזעקת מעגל פתוח. בדיקה, טווח הבדיקות רחב, ושדה היישום אינו מוגבל.

בודק עמידות פני השטח מסוג פטיש מודד את עמידות פני השטח של מוצרים אנטי סטטיים כדי לזהות את היכולת האנטי סטטית של מוצרים אנטי סטטיים.

לפני המדידה יש ​​לוודא תחילה שהמשטח הנמדד נקי וללא זיהום.

1. עכבת פני השטח: (התנגדות משטח)

1. שיטת התנגדות בדיקה מקבילה (שיטת התנגדות בדיקה מקבילה)

שיטת מדידת עכבת הבדיקה המקבילה היא שיטת מדידה התואמת את תקן EOS/ESD-S11.11-1993. זוהי שיטה מהירה למדידת עמידות של חומר אחיד שטוח. שיטה זו מתאימה גם למדידה של חומרים רב שכבתיים, אך יש לציין את תנאי הטמפרטורה והלחות במהלך המדידה בדוח העכבות.

א. הניחו את המד על פני האובייקט המיועד למדידה.

ב. כוונן את המתג למצב המתח הרצוי (10V או 100V)

ג.המשך ללחוץ על כפתור המדידה בלחץ של כ-5 פאונד. בשלב זה, מסך ה-LCD יציג את עכבת השטח הנמדדת, הטמפרטורה והלחות היחסית. כל תהליך המדידה אורך כחמש עשרה שניות. ·יחידת עכבת פני השטח היא אוהם/□ ·יחידת הטמפרטורה היא מסוג זריקה ·יחידת הלחות היחסית היא אחוז בכל מדידה, לאחר לחיצה על כפתור המדידה, מד ACL-800 יציג באופן רציף את ערך מדידת הזמירה, כארבעים לאחר שחרור הכפתור בתוך חמש שניות, הערך הנמדד האחרון מוצג.

2. שיטת התנגדות בדיקה צללית קונצנטרית (שיטת התנגדות בדיקה קונצנטרית טבעת) (שיטת התנגדות בדיקה קונצנטרית) הכנס את התקע המחבר לשני שקעי ה-3.5 מ"מ של המונה, וחבר את תקע הבננה ואת בדיקת הטבעת הקונצנטרית (אופציונלי) הקשורים. לאחר הנחת הגשושית על פני האובייקט המיועד לבדיקה ולחיצה על הכפתור למשך כ-15 שניות, בודק התנגדות פני השטח המשוקלל יציג את הטמפרטורה והלחות היחסית הנכונים על מסך ה-LCD, וערך התנגדות פני השטח הנכון יוצג ב- מסך ה-LCD. הכפל את הקריאה למעלה ב-10, והיחידה היא אוהם/□. לדוגמה: התצוגה על מסך הקריסטל היא 3.5×10 4 אוהם/□; ערך העכבה בפועל הוא 3.5×10 5 אוהם/□.

2. מדידת התנגדות משטח (נקודה לנקודה) (מדידת התנגדות משטח (RTT))

שיטת מדידה זו היא בהתאם לדרישות המדידה EOS/ESD-S4.1 למדידת ההתנגדות בין שתי נקודות ללא תלות בקרקע. תוצאות המדידה המתקבלות בשיטת מדידה זו ועיבוד האובייקט הנמדד, בין שני בדיקות של 5 פאונד המרחק וגורמים נוספים קשורים, לכן יש לבחור את הליך המדידה הנכון, ולבצע את הבדיקה במדידה הנדרשת תנאים בכל פעם.

א. הכנס את התקע המחבר לשני שקעי ה-3.5 מ"מ של המונה, וחברו את תקע הבננה לשני הגושים במשקל 5 פאונד.

ב. הנח את שני הבדיקות על פני האובייקט המיועד למדידה בהתאם לנוהל המדידה.

ג. בחר את ערך המתח הנדרש (10 וולט או 100 וולט) עבור בודק התנגדות פני המשקל

ד.לחץ על המתג עד להצגת ערך המתח הנבחר (10V או 100V), המשך ללחוץ על המתג עד להצגת ההתנגדות הנמדדת (באוהם), הלחות היחסית והטמפרטורה על מסך ה-LCD.

3. מדידת התנגדות משטח לקרקע (RTG) (מדידת התנגדות משטח לקרקע (RTG))

שיטת מדידה זו משמשת למדידת התנגדות פני השטח בין נקודה על פני העצם לנקודת הארקה נוספת על פני השטח. שיטת המדידה תואמת את תקן המדידה EOS/ESDS4.1.

א. הכנס קצה אחד של שני החוטים לשני שקעי ה-3.5 מ"מ של השעון, ולאחר מכן חבר את אחד מהם לתפס התנין, ואת השני לבדיקת דיסק במשקל 5 פאונד.

ב. חבר את תפס התנין לנקודת הארקה ידועה, והנח את בדיקת הדיסק על פני האובייקט המיועד למדידה בהתאם לדרישות המדידה.

ג. לחץ על כפתור המדידה של בודק התנגדות משטח הפטיש הכבד עד להצגת ההתנגדות (באוהם), הלחות היחסית והטמפרטורה בתצוגה. תוצאות המדידה תואמות לתקני מדידה EIA, EOS/ESD, ANSI, IEC-93, CECC, ASTM. כדי להבטיח תוצאות מדידה ברמת דיוק גבוהה בעת מדידת חומרים בעלי עכבה גבוהה, יש להקפיד שלא לחפוף את שני המוליכים, ולא לגעת בבדיקה, בעופרת ובאובייקט הנבדק בידיים.
