שיטת הגנה על חשמל סטטי

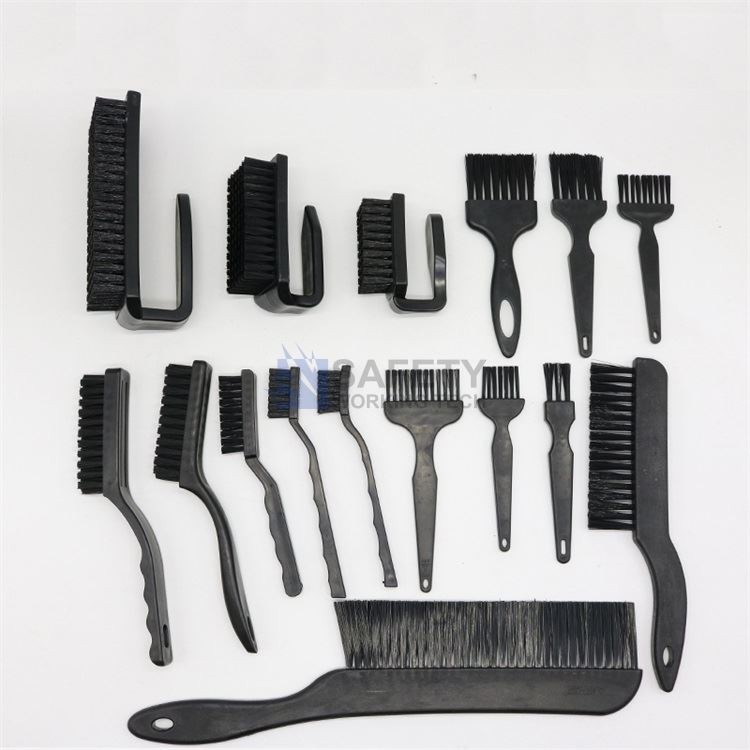

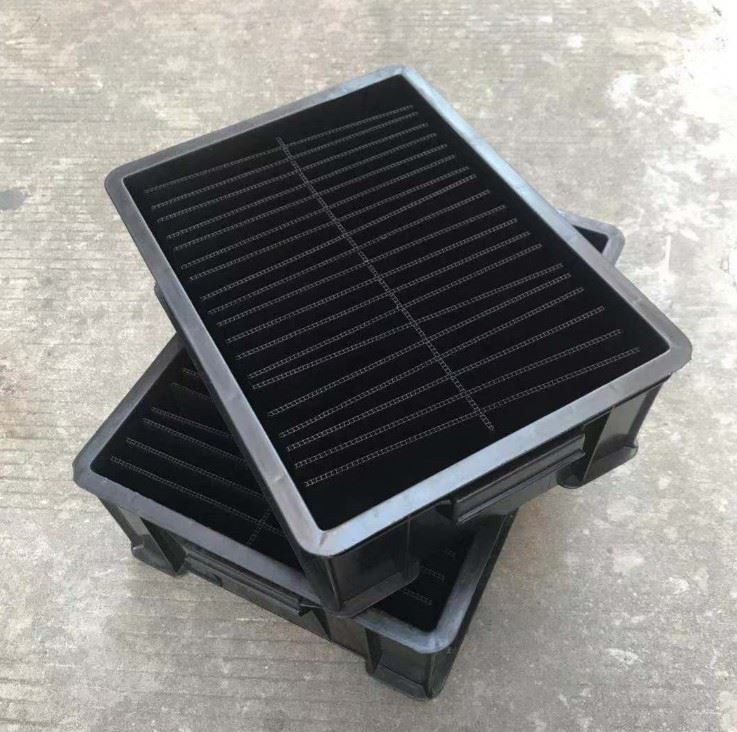

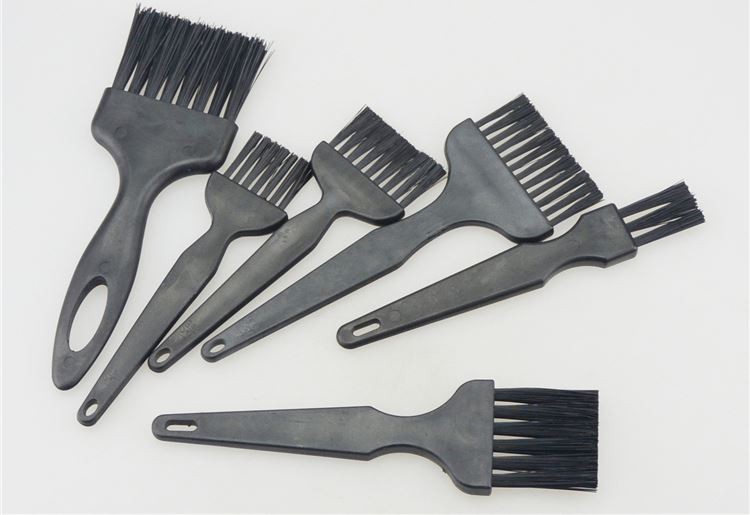

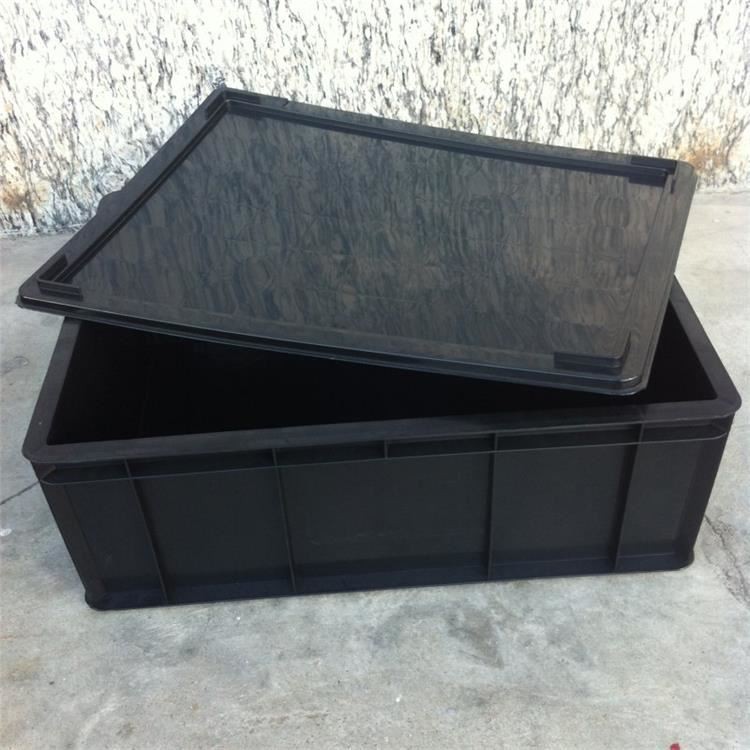

(1) השתמש בחומרים אנטי סטטיים: מתכת היא מוליך, וזרם הדליפה של המוליך גדול, אשר יפגע במכשיר. בנוסף, מכיוון שחומרי בידוד מועדים לחשמל טריבואלי, לא ניתן להשתמש במתכות ובחומרי בידוד כחומרים אנטי סטטיים. במקום זאת, מוליך אלקטרוסטטי כביכול עם התנגדות פני שטח של 1 × 105Ω · ס"מ או פחות ותחת מוליך אלקטרוסטטי עם התנגדות פני שטח של 1 × 105-1 × 108Ω · ס"מ משמשים כחומרים אנטי סטטיים. לדוגמא, חומרי ההגנה האלקטרוסטטיים הנפוצים ממומשים על ידי ערבוב פחמן שחור מוליך בגומי, והתנגדות פני השטח נשלטת מתחת ל -1 × 106Ω · ס"מ.
(2) דליפה והארקה: הארקת החלקים שעלולים או יצרו חשמל סטטי כדי לספק תעלות פריקה סטטיות. השתמש בשיטת הטמנת חוט האדמה כדי להקים"" עצמאי; חוט קרקע. הפוך את ההתנגדות בין חוט האדמה לקרקע< 10ω.="" (ראה="" gbjl79="" או="" sj="">
שיטת הארקה של חומרי הגנה אלקטרוסטטיים: חברו חומרי הגנה אלקטרוסטטיים (כמו שטיחי משטח, שטיחי רצפה, רצועות פרקי כף היד אנטי סטטיות וכו ') למוליך המוביל לחוט האדמה העצמאי באמצעות התנגדות של 1MΩ (ראה SJ / T10630-1995 ). הנגד 1MΩ מחובר בסדרה בכדי להבטיח זרם של פחות מ- 5mA לקרקע, הנקרא הארקה רכה. מעטפת הציוד והמגן האלקטרוסטטי בדרך כלל מקורקעים ישירות, מה שנקרא הארקה קשה.
(3) חיסול החשמל הסטטי של המוליך: ניתן לקרקע את החשמל הסטטי על המוליך כדי לגרום לחשמל הסטטי לדלוף לקרקע. זמן המתח והשחרור של גוף הפריקה יכול לבוא לידי ביטוי בנוסחה הבאה: UT=U0L1 / RC. בנוסחה, המתח (V) ברגע UT-T (V) U0 - המתח ההתחלתי (V) התנגדות מקבילה R (Ω) קיבול מקביל למוליך C (pf).
בדרך כלל נדרש לדלוף חשמל סטטי תוך שנייה אחת. כלומר, המתח יורד לאזור בטוח מתחת ל 100 וולט תוך שנייה אחת. זה יכול למנוע נזק ל- SSD הנגרם על ידי מהירות דליפה מוגזמת וזרם דליפה מוגזם. אם U0=500V, C=200pf ורוצים לגרום ל- UT להגיע ל- 100V בתוך שנייה אחת, נדרש R=1.28 × 109Ω. לכן, נגדי הגבלת זרם של 1MΩ משמשים בדרך כלל במערכות הגנה אלקטרוסטטיות כדי להגביל את זרם הפריקה לפחות מ 5mA. זה נועד לבטיחות תפעולית. אם המפעיל יגע בטעות במתח התעשייתי של 220 וולט במערכת ההגנה האלקטרוסטטית, זה לא יביא סכנה.
(4) חיסול חשמל סטטי המופעל על ידי מוליכים שאינם מוליכים: באשר לחשמל הסטטי במבודד, מכיוון שהמטען אינו יכול לזרום על המבודד, לא ניתן להשתמש בשיטת הארקה לחיסול החשמל הסטטי. ניתן לאמץ את הצעדים הבאים:
(א) שימוש במפוח יונים במפוח יונים מייצר יונים חיוביים ושליליים, שיכולים לנטרל את החשמל הסטטי של החשמל הסטטי. ניתן להתקין אותו בחלל וליד ראש ההצבה של מכונת ההשמה.
(ב) השתמש בחיסולים סטטיים - בחיסולים סטטיים הם חומרים פעילי שטח. השתמש בסאספרות של סיליקון סטטי כדי לשטוף את פני המכשיר ואת האובייקט, מה שיכול לחסל במהירות את החשמל הסטטי על פני האובייקט.
(ג) שליטה בלחות הסביבה - הגברת הלחות יכולה להגדיל את מוליכות פני השטח של חומרים שאינם מוליכים ולהקשות על השטח של האובייקט לצבור חשמל סטטי. לדוגמא, ניתן לאמץ אמצעי לחות ואוורור בסביבה היבשה בצפון.
(ד) השתמש במיגון אלקטרוסטטי - ניתן להשתמש בכיסוי מגן (כלוב) לציוד הנוטה לחשמל סטטי, וכיסוי המגן (כלוב) יכול להיות מקורקע ביעילות.
(5) שיטת בקרת תהליכים: על מנת לייצר כמה שפחות חשמל סטטי בייצור מוצרים אלקטרוניים, לשלוט על הצטברות המטען הסטטי, לחסל במהירות את הצטברות הסטטית הקיימת ולשחרר אותה באופן מיידי. זה צריך להיות מבוסס על תכנון מפעל, התקנת ציוד, תפעול, מערכת ניהול וכו 'לנקוט בפעולות יעילות.
